SC2000モデュラーSECシステム

ポリマー、タンパク質、多糖類の分離と特性評価のための高度なモジュラーSECプラットフォーム
プロフェッショナルモジュラーシステム

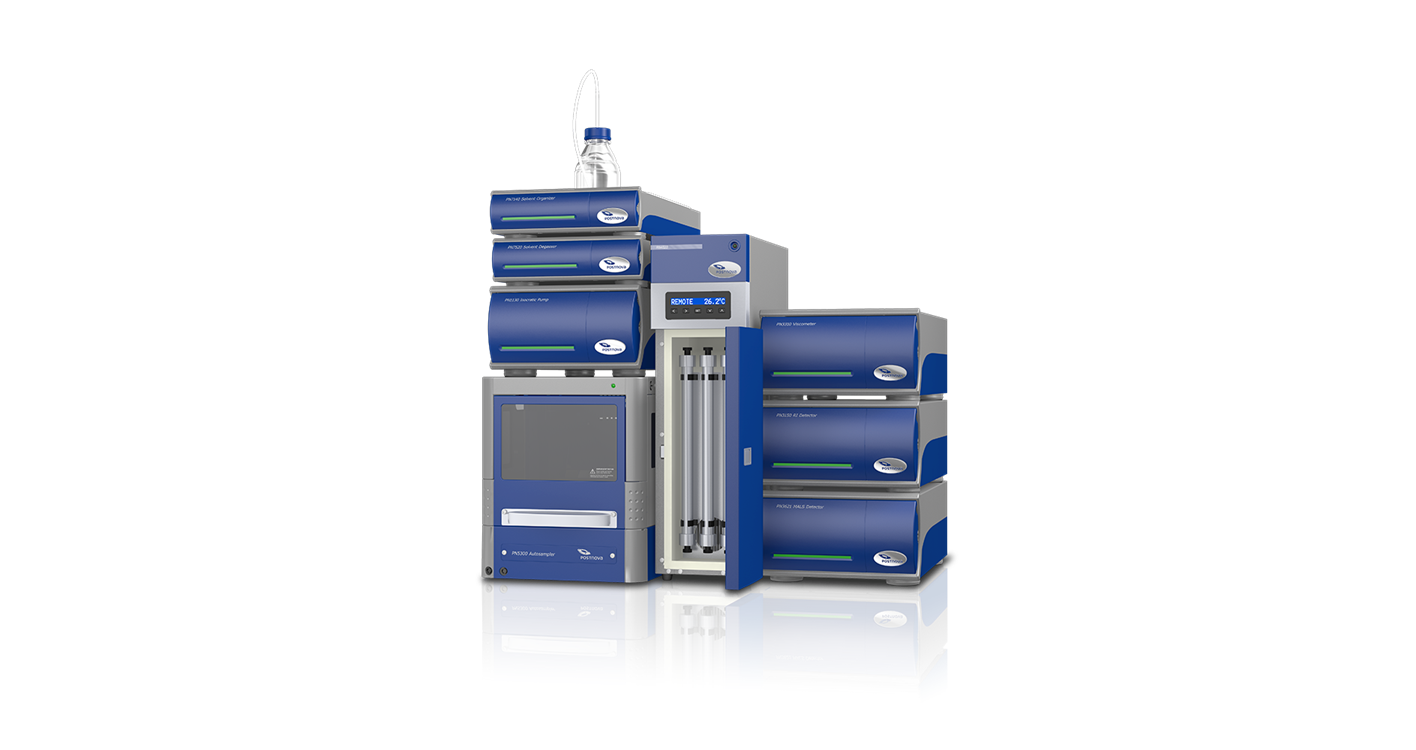

新しいPostnova SC2000モジュラーSECシステムは、高度なSEC/GPC分析において比類のない柔軟性を提供します。真のモジュラー型マルチ検出器SECシステムとしては初の製品であり、幅広いアプリケーションに柔軟にアクセスできます。このシステムは、絶対分子量測定用の光散乱（MALS > 多角度光散乱）や、構造・立体配座データ測定用の粘度検出など、最先端の検出技術を採用しています。その他、様々な検出器やアクセサリのオプションや組み合わせをご用意しており、お客様のアプリケーション要件に合わせてシステムを構築できます。また、モジュール式であることから将来的な拡張も容易です。さらに、SC2000はFFFモジュールを追加することでアプリケーション範囲を拡大し、同一サンプルでSECとFFFの両方の分離を1つの装置プラットフォーム内で実行できます。

Postnova は、30 年以上にわたる最先端の分離リーダーシップを活用して、アプリケーションの成功を最大限に高めるための堅牢で安定した SEC プラットフォームを設計しました。


ポリマー、タンパク質、多糖類の分離
SC2000 システムを使用すると、あらゆる種類の高分子の分離と特性評価を迅速かつ効率的に行うことができます。

広い分離範囲
分離範囲はあらゆる種類の分子をカバーします。モノマーやオリゴマーから、タンパク質や多糖類などの合成分子と天然分子の両方を含む、最大ポリマーまで、あらゆる分子が対象です。SECでは大きすぎる分子（またはゲル／粒子）は、FFF分析用のフローチャネルに簡単に切り替えることができます。

幅広い溶離液
SC2000モジュラーSECシステムは、堅牢な設計により、幅広いSEC緩衝液と溶媒に対応しています。つまり、合成ポリマーに必要な強力な溶媒であっても、問題なくシステムで処理できます。

柔軟性とアップグレード性 - 高度な研究から日常的な品質管理まで
SC2000は非常に堅牢で使いやすく、アプリケーション要件に合わせて簡単に構成できます。シンプルなティーチングまたはQC構成から、SECとFFFのデュアルテクノロジーを組み込んだフルスペックのR&D機器へと簡単にアップグレードできます。さらに、SC2000は、様々なメーカーの既存のクロマトグラフィーシステムと容易に接続できるように開発されています。


NovaSECソフトウェア
NovaSEC ソフトウェア スイートは、完全なシステム制御、データ収集、データ評価、レポート機能を組み込んだ完全なソフトウェア プラットフォームです。

使いやすいNovaSECソフトウェア

• オートサンプラー、ポンプ、検出器などのハードウェアコンポーネントのシンプルな統合
• 直感的なタブ駆動型ワークフローで、データ計算プロセスをユーザーをガイドします。

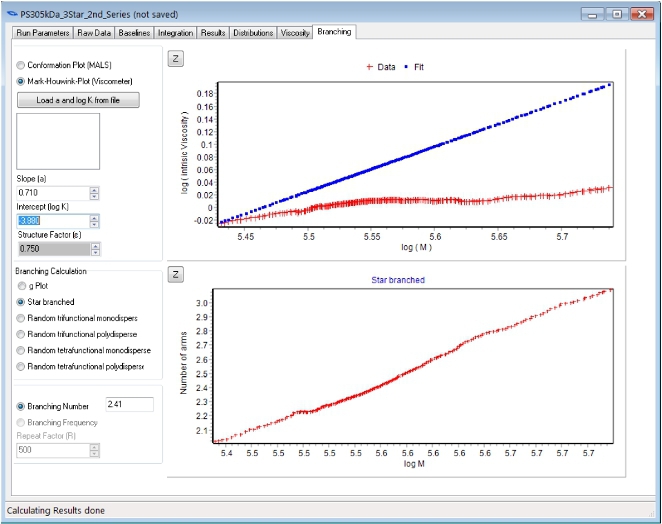

• 直感的に操作できるインタラクティブな分岐ツールで構造を検証
• MALSデータ操作を計算および結果ツールに組み込む
• 重要なセキュリティおよび監視機能: 漏れおよび蒸気センサー、ポンプおよびシステム圧力、システムの自動シャットダウン。
• ログ履歴ファイル: 各サンプルデータファイルの主なアクションとコントロールが記録されます
• PCおよびLAN制御：各システムに固有のIPアドレスを持つローカルネットワーク（LAN）への統合。TCP/IPを使用した最先端の通信プロトコル。


機器構成
溶媒/サンプルの取り扱い：

• ソルベントオーガナイザー（PN7140）
• ソルベントデガッサー（PN7520）
• アイソクラティックポンプ（PN1130）
• オートサンプラー（PN5300）
• マニャルインジェクター（PN5120）
• カラムオーブン（PN4020）

検出器：

• 21角度-多角度光散乱検出器（PN3621 MALS）
• 9角度-多角度光散乱検出器（PN3621 MALS）
• 粘度計検出器（PN3310）
• RI - 屈折率検出器（PN3150）
• UV検出器（PN3211）
• 蛍光検出器（PN3411）

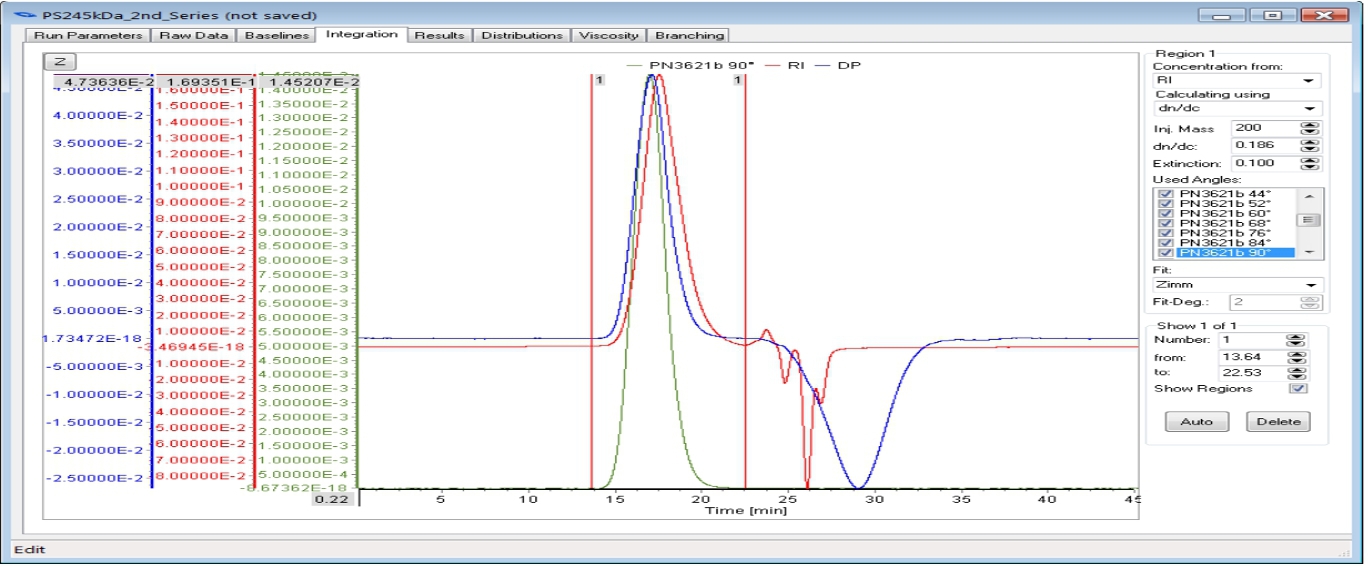

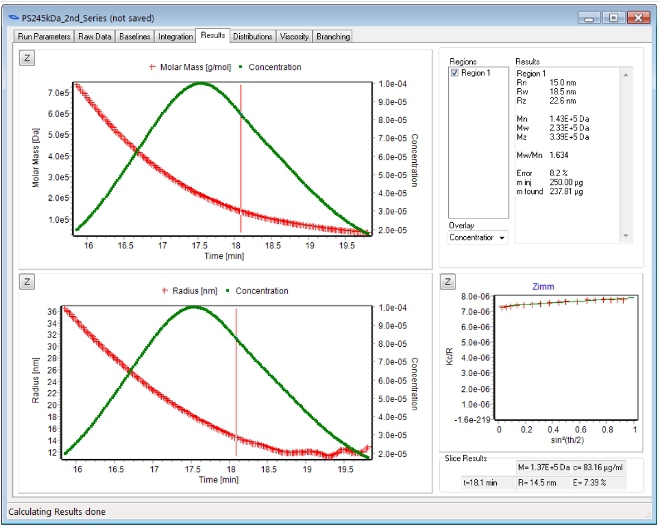

SC2000モジュラーSECシステムは、ポリマー、タンパク質、多糖類を含むほとんどのGPC/SECアプリケーションに対応します。このシステムは、お客様が現在抱えている特定のアプリケーション課題に合わせてカスタマイズでき、進化するニーズや変化するニーズに合わせてアップグレードや再構成することも可能です。今すぐお問い合わせください。お客様のご要望について、アプリケーションスペシャリストがご相談に応じます。以下は、当社のアプリケーションプレゼンテーションからの例です。

PN3621 MALS検出器

PN3621 多角度光散乱検出器
PN3600シリーズの多角度光散乱検出器は、Postnova社のフィールドフローフラクション分離システムとの連携用に特別に開発されました。MALS光散乱プラットフォームは、様々なバリエーションで構成されており、あらゆる種類のFFFアプリケーションに柔軟なソリューションを提供します。Postnovaは、FFFとMALSの活用と融合に関する20年以上の実践経験に基づき、現在入手可能な最も柔軟で強力なMALSソリューションを提供しています。独自のPN3621 MALSは、このPN3600検出器シリーズの最上位モデルであり、感度、精度、柔軟性の面で最高の要件を満たし、独自の技術的特徴を備えています。

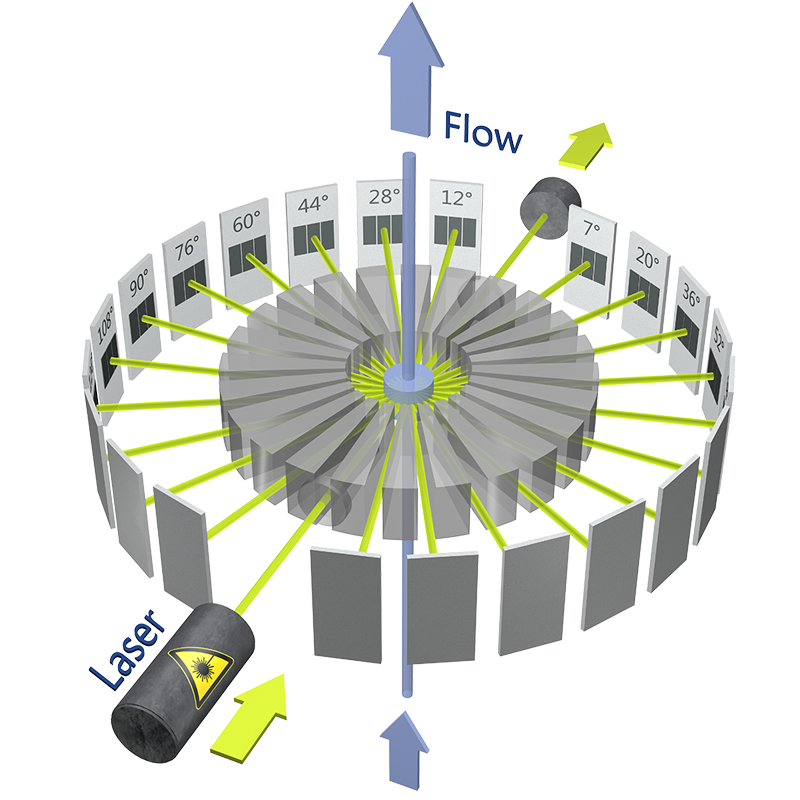

最大散乱角度：
Postnova PN3621 MALS検出器システムは、水性溶媒および有機溶媒で利用可能な21の作動角を備えています。これは、現在市販されている光散乱装置の中で最も広い角度範囲です。この21の角度は、複雑な特定サンプルの測定に求められる高い要件を満たすために不可欠であり、分子量と粒子サイズの測定において最高の精度を保証します。21の角度を備えたPN3621は、データフィッティングを改善することでより良い結果をもたらし、特に高分子量ポリマー、粒子、タンパク質凝集体において、ラボで最高の結果を提供します。

ユニークな低角度範囲：
モル質量と粒子径の測定精度は、利用可能な角度の総数だけでなく、計算に使用できる低角測定の数にも大きく依存します。特に、分岐ポリマー、高モル質量高分子、タンパク質凝集体、粒子など、35°未満の角度は、正確なモル質量と粒子径の測定に不可欠です。Postnova PN3621 MALSはこの基準を満たし、7°、12°、20°、28°以上の安定した低角測定を網羅しています。

垂直フローセル：
MALSは、タンパク質凝集体、高分子量高分子、粒子といった大型サンプル種の測定に一般的に用いられています。これらのサンプルはサイズが大きく壊れやすいため、変質を防ぐために穏やかな処理が必要です。乱流光散乱フローセルでは、せん断力、鎖分解、構造変化、そして生物活性の劣化または完全な喪失が誘発される可能性があります。また、凝集、吸着、沈降現象は、特に内部に流路障害物、エッジ、デッドボリュームがある場合、光散乱セル内部で問題を引き起こす可能性があります。新製品のPostnova PN3621は、これらをすべて回避し、サンプルが変質することなく容易に通過できる垂直フローセルを提供します。

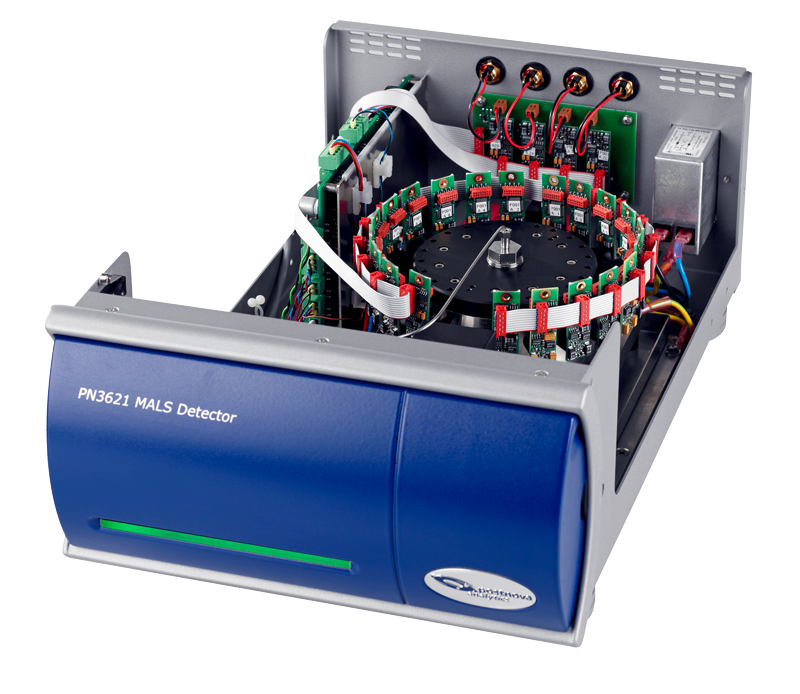

高度な電気光学：
PN3621 MALSは、最新の光電子工学およびレーザー設計を採用し、21の角度それぞれにデジタル信号処理機能を搭載しています。エレクトロニクスは真の24ビット分解能ADシステムに基づいており、広いダイナミックレンジを提供します。柔軟性を最大限に高めるため、最大3つの外部アナログ信号を読み込むことができます。PN3621は非常にコンパクトで軽量、設置面積も小さいため、限られた実験室スペースを節約し、様々な場所への柔軟な使用と持ち運びが可能です。

幅広い応用範囲：
この装置は、独自の設計、柔軟性、高度なパフォーマンス機能を備えているため、科学のさまざまな分野における最も困難なナノおよびマクロアプリケーションに最適です。
・バイオテクノロジー：アルギン酸塩、カラギーナン、ヒアルロン酸、細胞小器官、エクソソーム
・バイオ医薬品：ペプチド、タンパク質、抗体、ウイルス凝集体および複合体
・食品および農業科学：デンプン、ペクチン、多糖類、タンパク質、カゼインミセル
・高分子科学：ゴム、ラテックス分散液、ポリオレフィン、高分子電解質
・環境研究：フミン酸・フルボ酸コロイド、酸化鉄、粘土、シリカ粒子
・ナノテクノロジー：TiO2、CNT、C60、ラテックス、ZnOナノ粒子、シリカナノ粒子

サンプルセル容量:
63 µL
圧力安定性：
最大5 bar
光散乱量：
7.8 nL
接液部：
ガラス、PTFE +25 %カーボン、ステンレス鋼、チタン
溶剤適合性：
同じフローセルで水性溶媒と有機溶媒を処理
光散乱角度：
7°～ 164°（21角度）、
0～4 V（24ビット）、0.24 µV分解能
信号処理：
各光検出器にDSPを搭載し、異なるフィルタアルゴリズムが可能
モル質量範囲:
サンプルに応じて約10 3～ 10 9 Da
回転半径：囲:
サンプルに応じて約8 nm ～ 500 nm
レーザー仕様：
532 nm（緑）
2.5～50 mW調整可能他の波長およびフィルターオプションはリクエストに応じて利用可能
レーザー寿命：
約10,000時間
安全機能：
蒸気センサー、リークセンサー
セル温度制御：
室温より10 ℃高い60 ℃まで
安定性は35 ℃で±0.01 ℃
寸法：
46 cm x 26 cm x 16 cm
重量：
17 kg
電源要件：
100 - 240 V、50/60 Hz、155 W、ユニバーサル電源入力
コンピュータ要件：
操作には、空きイーサネット接続またはイーサネット ハブを備えた PC/システムが必要です。
電子入力/出力：
エラー入出力、インジェクション準備
入出力、イーサネットインターフェース
環境条件:
周囲温度4 ～ 30 ℃（レーザーが10 ℃以上で作動している場合）で相対湿度20 ～ 80 ％（結露なし）

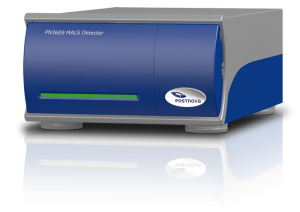

PN3609 MALS検出器

PN3609 多角度光散乱検出器
Postnovaは1990年代から、クロマトグラフィー分離システムと連携する高度なオンライン光散乱ソリューションの革新と開発において、業界をリードしてきました。最初のモデルは、非対称フローFFFと連携する静的光散乱検出器PD2000でした。その後、PN3020 SLSとPN3070 MALSを発売しました。20年以上にわたる実務経験に基づき、Postnovaはレーザー光散乱分野において独自の技術を蓄積し、独自の多角度光散乱検出器シリーズPN3609 MALSを開発しました。PN3609 MALSは、独自の仕様を備えた全く新しいタイプの高性能MALS検出器システムです。

経済的な角度範囲：
Postnova PN3609 MALS 検出システムは、厳選された 9 つの散乱角範囲を採用しているため、非常に優れた経済性能比を提供します。ハイエンド モデルの PN3621 MALS と同じ全角度範囲を備えているわけではありませんが、今日のバイオ、ナノ、ポリマー研究室のあらゆる主要用途に対応する、信頼性が高く、堅牢で精密な光散乱装置となるために必要なすべての角度を備えています。PN3609 のすべての角度は、ほとんどの用途が簡単に実行でき、結果として得られるモル質量とサイズ測定で正確で安定した結果が得られるように、慎重に選択されています。角度数がより制限されているため、PN3609 MALS システムは、特にモル質量が 10E7 Da を超え、サイズが 250 nm を超える場合、すべてのハイエンド ナノテクノロジーおよびポリマー用途には適さない可能性があります。ただし、PN3609 は 9 つの全角度を採用しているため、他のどの中距離 MALS 検出システムよりも優れたパフォーマンスを発揮し、高品質のデータと角度の適合が可能になり、小型から中型のサンプルに対して完全に科学的で有意義な結果が得られます。
モル質量と粒子サイズを正確かつ堅牢に測定するには、十分に低い角度も含めた広い角度範囲をカバーすることが重要です。これまで、中距離MALS検出器システムを採用する多くのアプローチは、低い角度の測定が不可能であるという制約がありました。優れた性能を確保するため、PN3609は28°という低い角度から測定可能です。最も要求の厳しいナノ粒子やポリマーのアプリケーションでは、これよりもさらに低い角度が必要になる場合もありますが、PN3609は必要な機能をすべて備えているため、小規模から中規模のサンプルシステムを日常的に分析する現代の研究室において、信頼性が高く堅牢な日常業務ツールとして活用できます。

クリーン垂直フローセル：
MALSは通常、タンパク質凝集体、高分子量高分子および粒子などの大きなサンプル種の測定に使用されています。これらのサンプルはサイズが大きく壊れやすいため、変化を避けるために優しく扱う必要があります。複雑すぎる光散乱セルによって、剪断力、鎖分解、構造変化および生物活性の劣化または完全な損失が誘発される可能性があります。また、凝集、吸着および沈降現象が光散乱セル内で問題を引き起こす可能性があり、特にエッジ、デッドボリュームまたは内部に直角の流路変化がある場合に発生します。新しいPostnova PN3609はこれらの制限をすべて回避し、サンプルが障害物なしで容易に通過できる垂直フローセルを提供します。フローセルには、剪断力を引き起こしたり、粒子が沈殿して吸着したりする可能性のある直角の入口と出口はありません。

高度な電気光学：
PN3609 MALSは、9つの角度それぞれにデジタル信号処理を含む最新の光電子工学設計を採用しています。エレクトロニクスは真の24ビット分解能ADシステムに基づいており、広いダイナミックレンジを提供します。柔軟性を最大限に高めるため、最大3つの外部アナログ信号を読み込むことができます。PN3609は市場で最も小型の設置面積を実現し、貴重な研究室スペースを節約し、様々な場所で柔軟に使用できます。また、PN3150屈折率検出器などのPostnovaの他の製品ラインにもシームレスに統合できます。

経済的な応用範囲：
この装置は、独自の設計と高度なパフォーマンス機能を備えているため、科学技術分野のさまざまな分野での最も困難なアプリケーションに最適です。

• バイオテクノロジー：アルギン酸塩、カラギーナン、細胞タンパク質
• バイオ医薬品：ペプチド、タンパク質、抗体、凝集体
• 食品と農業科学：ペクチン、多糖類、小麦タンパク質
• 高分子科学：ポリスチレン、ポリカーボネート、高分子電解質
• 環境研究：フミン酸・フルボ酸と細胞外多糖類

サンプルセル容量：
63 µL
圧力安定性：
5 bar
光散乱量：
7.8 nL
接液部：
ガラス、ステンレス鋼、PTFE + 25 %カーボン
溶剤適合性：
同じフローセルで水性溶媒と有機溶媒を処理
光散乱角度：
9つの角度で28°～ 156°、
24ビットで0 ～ 4ボルト、0.24  nVの分解能
信号処理：
すべての光検出器にDSPを搭載し、異なるフィルタアルゴリズムが可能
モル質量範囲：
サンプルに応じて約10 3 ～ 10 9ダルトン
回転半径範囲：
サンプルに応じて約8 nm ～ 500 nm
レーザー仕様：
532 nm（緑）
2.5 ～ 50 mW調整可能他の波長およびフィルターオプションはリクエストに応じて利用可能
レーザー寿命：
約10,000時間
安全機能：
蒸気センサー、リークセンサー
セル温度制御：
室温より10 ℃高い6 0℃まで
安定性は35 ℃で± 0.01 ℃
寸法：
46 cm x 26 cm x 16 cm
重量：
17 kg
電源要件：
100 - 240 V、50/60 Hz、155 W、ユニバーサル電源入力
コンピュータ要件：
操作には、空きイーサネット接続またはイーサネット ハブを備えた PC/システムが必要です。
電子入力/出力：
エラー入出力、インジェクション準備
入出力、イーサネットインターフェース
環境条件：
周囲温度4 ～ 3 0℃（レーザーが1 0℃以上で作動している場合）で相対湿度20 ～ 80 ％（結露なし）

PN3150 RI検出器

新製品のPN3150偏向型示差屈折率検出器は、最高感度と卓越したベースライン安定性を兼ね備えた検出システムです。そのため、FFFやGPCといった「フローセンシティブ」なアプリケーションに最適です。本製品は新しいPostnovaデザインを採用し、取り外し可能な前面カバーを備えています。手動タッチキーとディスプレイを組み合わせることで、外部ソフトウェアシステムを必要とせずに検出器を完全に制御できます。また、PN3150は内蔵のEthernetインターフェース接続ポートを介して外部から簡単に制御できます。
自動スタート手順により、準備完了ステータスが表示される前に、パージ、ノイズおよびドリフト値の計算、自動ゼロ調整を行うことができます。この手順は完全に自動化されており、ユーザーによる監視は不要です。
温度は30～50℃の範囲で1℃刻みで設定できます。熱シールド光学系と向流熱交換器、そしてプログラム可能な温度制御による独自の高速温度制御により、本検出器は他のシステムと比較して非常に短時間で、極めて安定したベースラインと優れた信号対雑音比を実現します。
PN3150 屈折率検出器には、検出器内部の溶媒漏れを示す溶媒漏れセンサーも搭載されています。
この検出器はPostnova製品ポートフォリオに完全に適合し、他のすべてのPostnovaシステムや、他のメーカーのクロマトグラフィーシステムと組み合わせることができます。検出器は、セル容量の異なる分析用、ミクロ用、分取用の3種類からお選びいただけます。

オプション：
フローセル
・Z-DET-3150-001 マイクロボア（セル容量2.5 µL）
・Z-DET-3150-002 分析用（セル容量8.0 µL）
・Z-DET-3150-003調製用（細胞量8.0 µL）

環境条件：
相対湿度20 ～ 80 ％（結露なし）、動作温度範囲10 ～ 30 ℃
検出原理：
偏向型差動RI検出器
屈折率範囲：
1.00から1.75
温度設定：
30 ℃ ～ 50 ℃（1 ℃単位）
流量：
ミクロセル：0.2 ～ 1 mL/分（**）（移動相として純水を使用）分析セル：0.2 ～ 10.0 mL/分（*）（通常0.2 ～ 3.0 mL/分）分取セル：1 ～ 100 mL/分（**）（通常1 ～ 50 mL/分）
最大背圧：
50 kPa
フローセル容量：
微量: 2.5 µL (**)
分析: 8 µL (*)
分取: 8 µL (**)
内容積：
入口ポートからフローセルまで：約60µL
フローセルから出口ポートまで：約630µL
総内容積：約690µL（標準分析セルの場合）
濡れた材料：
SST316、PTFE、PFA、石英ガラス
応答時間：
0.1、0.25、0.5、1.0、1.5、2、3、6秒
測定範囲：
0.25 ～ 512 µRIU
直線性：
600 µRIU
騒音レベル：
2.5 nRIU（応答時間：1.5秒）
積分器出力：
0 ～ 1 V
レコーダー出力：
0 ～ 10 mV
消費電力：
150 VA（最大）
電源要件：
100 ～ 240 VAC @ 50 ～ 60 Hz
寸法（奥行きx幅x高さ）：
450 x 270 x 160 mm
重さ：
13 kg

(*) 標準（分析）、最も売れているもの
(**) リクエストに応じて

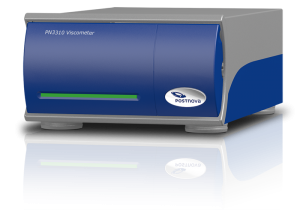

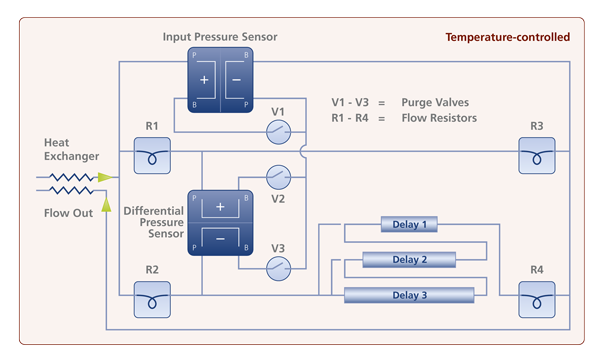

PN3310 粘度検出器

環境条件：
周囲温度0 ～ 40℃で相対湿度20 ～ 80 %（結露なし）
最大流量：
1 ～ 3 mL/分（溶媒に依存 - 水最大1.5 mL/分、THF最大3 mL/分）
ホールドアップ量：
13 mL、9 mL、5 mL（ユーザー選択可能）

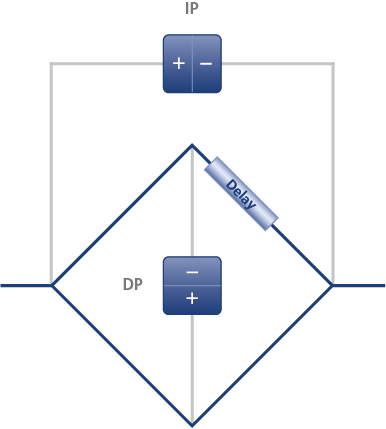

ブリッジアームの音量：
30 µL
ブリッジ動作温度：
周囲温度 +4  –  60 °C
ブリッジ温度安定性：
ブリッジ温度 35 °C で < 0.01 °C。
測定精度：
フルスケールの +/- 0.25 %
測定範囲：
ブリッジ圧力: 240 kPa (35 psi) 差圧: 5.1 kPa (0.74 psi)
最大許容ブリッジ圧力：
400 kPa（58 psi）
最大許容差圧：
10 kPa（1.45 psi）
最大差圧ノイズ（*）：
< 0.175 Pa (2.53x10-5 psi)
最大差圧ドリフト（*）：
< 1.8 Pa/h (2.61x10-4 psi)
最大絶対圧力荷重：
500 kPa（72.5 psi）
濡れた材料：
ステンレス鋼、インコネル®、FFKM、PVDF
トランスデューサー保護：
圧力センサー保護（PSP）
アラーム：
有機溶剤蒸気警報器、光漏洩警報器
電源要件：
100～240 VAC @ 50～60 Hz、最大100 W
寸法（奥行きx幅x高さ）：
460 x 260 x 160 mm
重さ：
10 kg

(*) h5Oで測定；流量：1.0 mL/分
